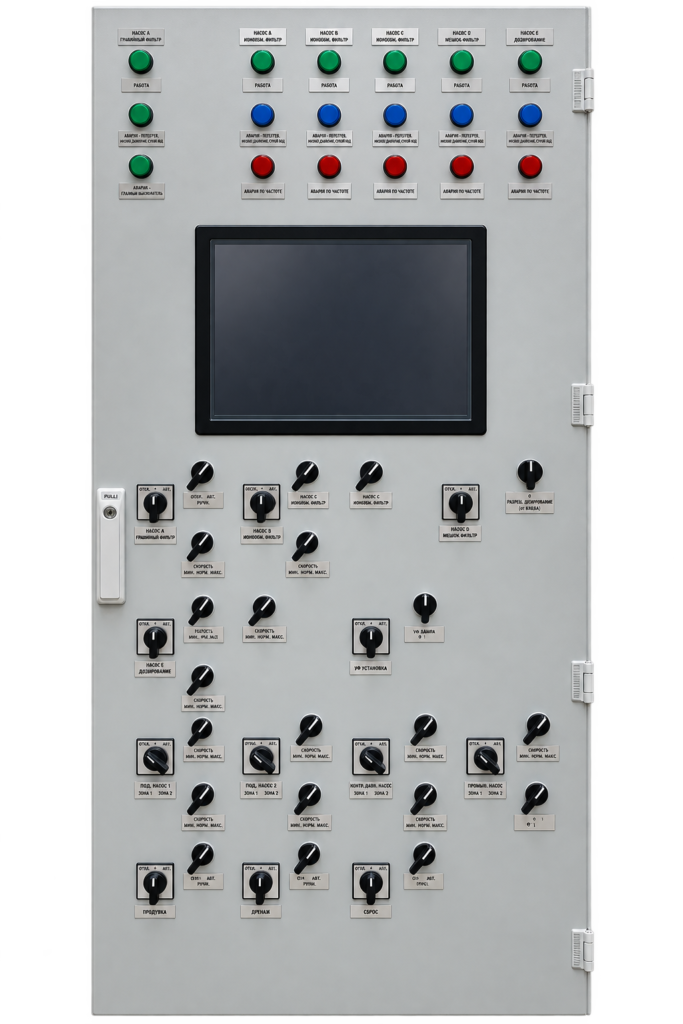

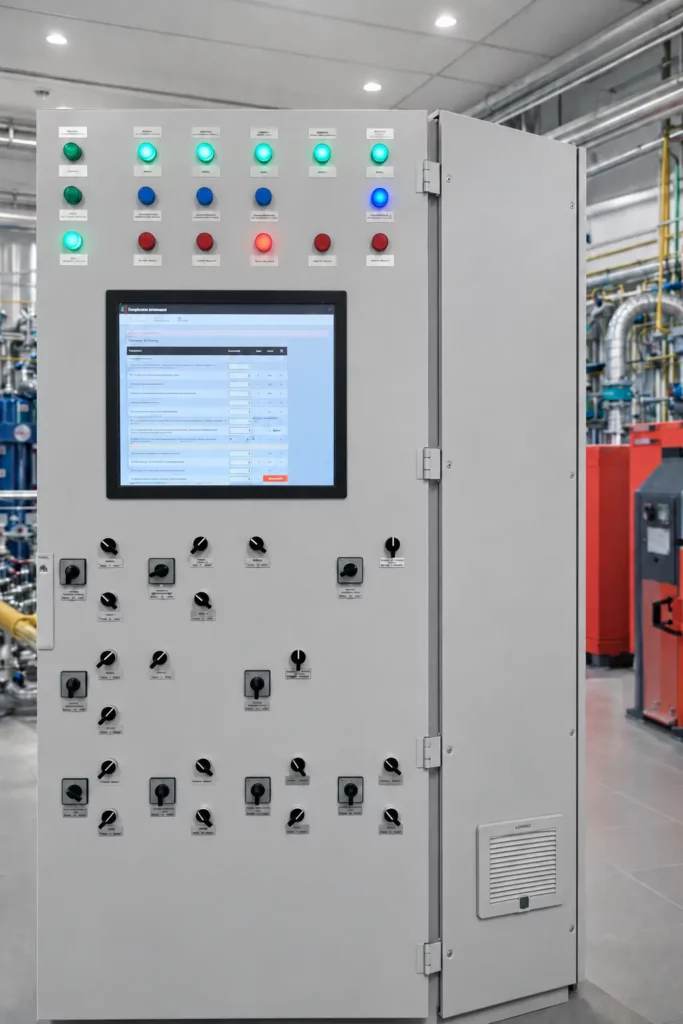

Общекотельный шкаф автоматики (ША)
Координация котлов, насосных групп и тепловых контуров в единой системе
Собственная модульная платформа для каскадного управления котлами, общекотельным оборудованием и технологическими контурами. ША собирает рабочие параметры, формирует команды управления и передаёт данные в диспетчеризацию.
Котловые ШУК взаимодействуют с общекотельным шкафом по Ethernet, но сохраняют локальные алгоритмы и автономную работу. ША координирует систему, не подменяя контроллеры и аппаратные защиты отдельных котлов.
ФУНКЦИИ ОБЩЕКОТЕЛЬНОГО ША
Координация основных технологических систем котельной
Общекотельный ША управляет оборудованием котельной и координирует локальные контроллеры котлов. Единое программное ядро конфигурируется под технологическую схему, количество оборудования и состав модулей без разработки отдельной версии программы.

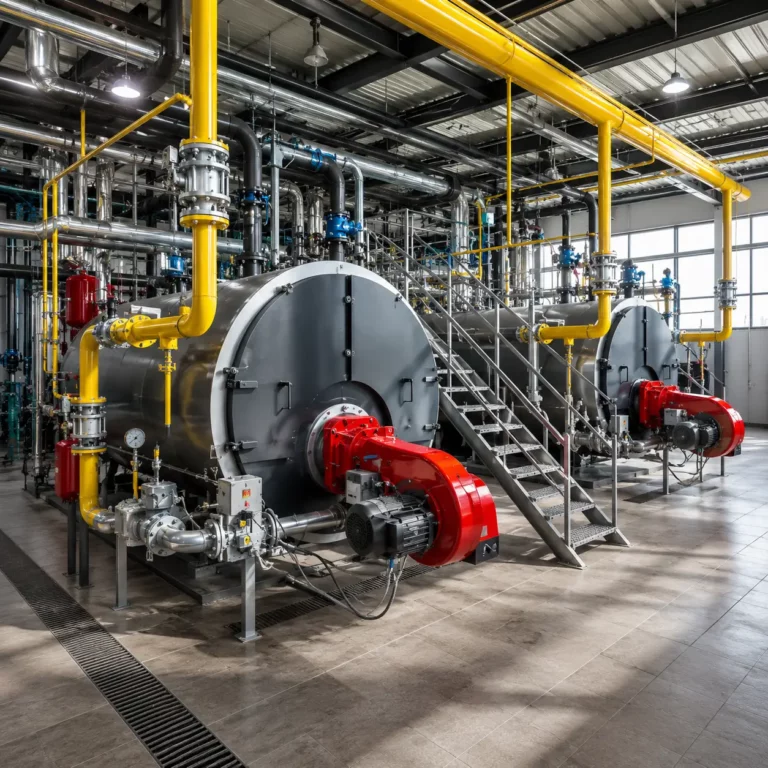

Каскадное управление котлами
Набор и снижение общей мощности, подключение и останов котлов, ротация ведущего по наработке и исключение недоступного оборудования. Поддерживаются различные стратегии распределения нагрузки для обычных и конденсационных котлов.
Насосные группы
Управление рабочими и резервными насосами, ротация по наработке, автоматический ввод резерва и регулирование частотными преобразователями. Контроль давления и защита от работы всухую или на закрытую задвижку.

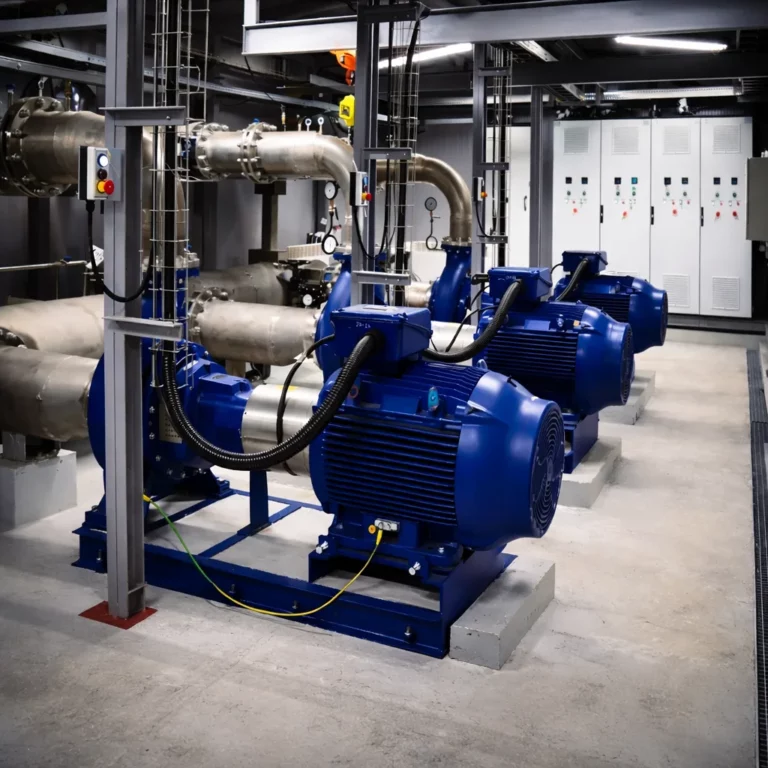

Отопление и ГВС
Управление насосами и смесительными клапанами отопительных контуров, регулирование по наружной температуре или фиксированной уставке. Отдельное управление циркуляцией ГВС и греющим контуром теплообменников.

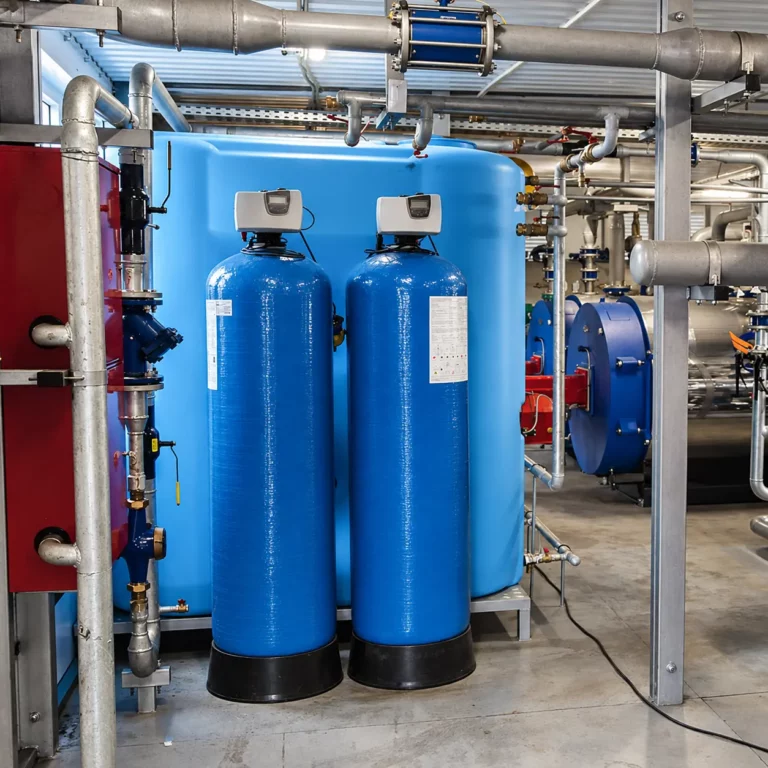

Узел подпитки
Управление насосами сырой и подпиточной воды, поддержание требуемого режима подпитки и контроль уровня воды в накопительном баке.

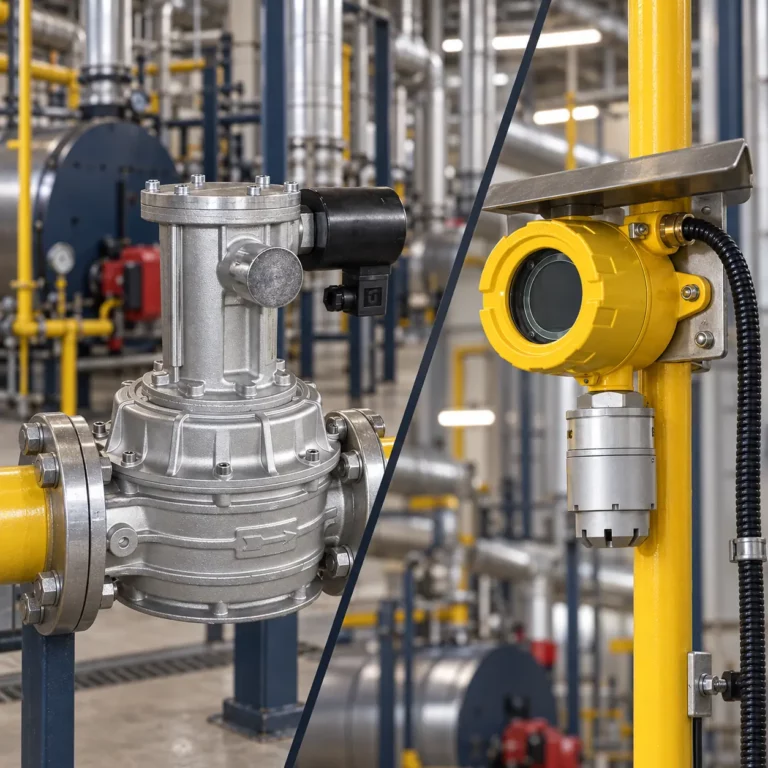

Газовая безопасность и вентиляция
Управление главным газовым клапаном, контроль газоанализаторов и пожарной сигнализации. Автоматическое управление приточной вентиляцией по количеству работающих котлов, аварийной вытяжкой и сиреной.
Интеграция и диагностика
Передача данных и приём разрешённых команд через Modbus TCP, MQTT и JSON API. Сбор телеметрии частотных преобразователей и приборов учёта, регистрация событий и диагностика аварий.
Локальное управление горелками и защиты каждого котла выполняются котловыми ШУК. Общекотельный шкаф формирует координирующие команды и контролирует состояние всей системы.
МОДУЛЬНАЯ АРХИТЕКТУРА
Один промышленный компьютер управляет всей котельной
Все алгоритмы общекотельного ША выполняются единым программным ядром на одном промышленном компьютере. Система управляет насосами, смесительными клапанами, подпиткой, вентиляцией и газовой безопасностью, а также координирует работу котловых ШУК.
Для удобства настройки и эксплуатации функции программы логически разделены на пять технологических направлений A–E. Это не отдельные контроллеры: они используют общие данные, панель оператора, архив событий и систему диагностики.
A — Общий контур теплоснабжения
Управление группой сетевых насосов и смесительным клапаном общего коллектора. Поддержание требуемого гидравлического и температурного режима котельной.
B — Отопительный контур
Управление насосной группой и смесительным клапаном. Регулирование температуры теплоносителя по отопительному графику или фиксированной уставке.
C — Горячее водоснабжение
Управление циркуляционными насосами ГВС, насосами греющего контура теплообменников и смесительным клапаном.
D — Подпитка
Управление насосами сырой и подпиточной воды. Контроль уровня в накопительном баке и поддержание заданного режима подпитки.
E — Безопасность и вентиляция
Управление главным газовым клапаном, приточной и аварийной вытяжной вентиляцией и сиреной. Контроль газоанализаторов и пожарной сигнализации.
Состав оборудования, количество насосов, способы резервирования, каналы ввода-вывода и параметры регулирования настраиваются под технологическую схему объекта без изменения программного ядра.
КАСКАДНОЕ УПРАВЛЕНИЕ
Несколько котлов работают как единая система
Общекотельный ША определяет требуемую мощность каскада, координирует включение котлов и передаёт задания локальным ШУК. При изменении тепловой нагрузки система автоматически подключает или останавливает оборудование с учётом его готовности и выбранной стратегии управления.
Набор и снижение мощности
Последовательное изменение общей мощности каскада, подключение дополнительных котлов при росте нагрузки и их отключение при её снижении.
Ротация ведущего котла
Автоматическая смена ведущего котла по времени наработки. Накопленные данные сохраняются после перезапуска системы.
Работа при отказе оборудования
Недоступный или аварийный котёл исключается из каскада. Нагрузка перераспределяется между оставшимися готовыми котлами в пределах их располагаемой мощности.
Стратегия под тип котлов
Для традиционных и конденсационных котлов используются разные правила включения, останова и распределения нагрузки.
При недостоверных показаниях общего датчика температуры ША регистрирует неисправность и переходит в расчётный резервный режим, предотвращая немедленную остановку всего каскада.
Каждый ШУК является полноценным локальным контроллером котла. Основные алгоритмы выполняются непосредственно в шкафу и не зависят от панели диспетчеризации, сервера или общекотельного контроллера.

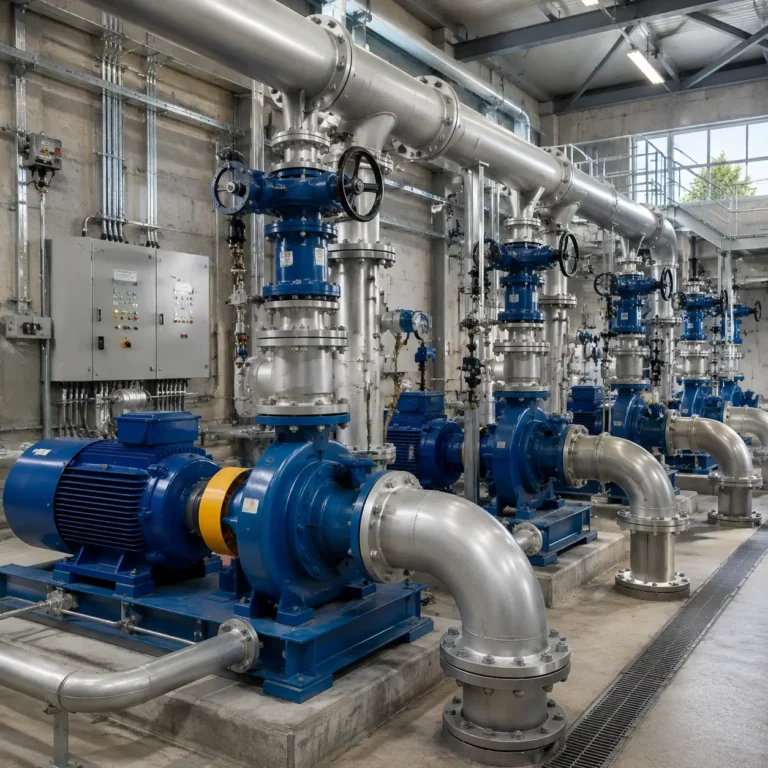

НАСОСНЫЕ ГРУППЫ
Регулирование, резервирование и диагностика насосов
Общекотельный ША управляет сетевыми, циркуляционными, подпиточными и другими насосными группами. Алгоритмы работы настраиваются под количество насосов, способ регулирования и принятую схему резервирования.
Частотное регулирование
Плавное изменение производительности насосов по заданному давлению или перепаду давления. ША не только передаёт команды частотным преобразователям, но и получает рабочие параметры и сообщения о неисправностях.
Ротация по наработке, резерв
Автоматическая смена ведущего насоса для равномерного распределения моторесурса между агрегатами.
При неисправности рабочего насоса ША отключает его и вводит в работу доступный резервный агрегат.
Контроль каждого насоса
Индивидуальные датчики давления позволяют контролировать фактическую работу каждого насоса, а не только общее давление группы.
Защита оборудования
Контроль работы всухую, закрытой задвижки, отсутствия создаваемого давления и неисправностей частотного преобразователя.
ОГРАНИЧЕНИЕ ИЗБЫТОЧНОЙ ЦИРКУЛЯЦИИ
Если температура обратной воды приближается к температуре подачи, ША ступенчато снижает уставку давления или перепада давления насосной группы. Система ограничивает избыточную циркуляцию в заданных пределах, не изменяя установленный температурный график.
ТЕМПЕРАТУРНЫЕ КОНТУРЫ
Управление смесительными клапанами
ША регулирует температуру подачи в общем, отопительном и контуре ГВС, управляя трёхходовыми / двухходовыми клапанами с электроприводом. Для каждого контура задаются собственный режим регулирования, рабочие уставки и температурные ограничения.
Отопительный график
Температура подачи автоматически изменяется в зависимости от наружной температуры. График настраивается по нескольким характерным точкам с учётом особенностей объекта.
Фиксированная уставка
Контур может поддерживать постоянную температуру независимо от наружных условий — например, для ГВС или технологического теплоснабжения.
Расчёт положения клапана
При импульсном управлении ША рассчитывает текущее положение привода по продолжительности команд открытия и закрытия.
Автоматическое базирование
После запуска системы или выхода из ручного режима клапан может автоматически устанавливаться в известное исходное положение, а затем быстро переходит к рабочей позиции.
Температурные ограничения
Программные границы не позволяют регулятору вывести температуру контура за установленный безопасный диапазон.
ИНТЕГРАЦИЯ И ОБМЕН ДАННЫМИ
Единая точка сбора данных котельной
Общекотельный ША объединяет котловые ШУК, частотные преобразователи, приборы учёта и другое подключённое оборудование. Рабочие параметры, состояния и аварии доступны на панели оператора и могут передаваться во внешнюю диспетчерскую систему.
SCADA и удалённый мониторинг
Интеграция с верхнеуровневыми системами через Modbus TCP, MQTT и JSON API. Отдельные области данных предусмотрены для чтения параметров и разрешённых проектом команд управления.
Подключаемое оборудование
ША получает телеметрию частотных преобразователей, данные тепловычислителей, цифровых датчиков давления газа и трёхфазных электросчётчиков. Поддержка новых моделей приборов добавляется отдельными драйверами без изменения технологических алгоритмов.
Надёжность линий связи
Каждая линия RS-485 работает как самостоятельный канал опроса с контролем состояния и автоматическим восстановлением после сбоя. Адреса устройств, количество линий и состав подключённого оборудования задаются конфигурацией объекта.
При потере связи с внешней SCADA или удалённым сервисом локальные алгоритмы ША и котловых ШУК продолжают работать. До восстановления обмена ограничиваются только передача данных и удалённые команды.
РАСШИРЕНИЕ СИСТЕМЫ
Дополнительные функции без замены программного ядра
Архитектура ША позволяет подключать новые технологические системы и добавлять объектовые алгоритмы без переработки базовой логики котельной. Расширения используют общую панель оператора, архив событий и систему диагностики.
01 — Управление деаэраторами
Подключение систем управления атмосферными, напорными и вакуумными деаэраторами. Обмен рабочими состояниями, авариями, разрешениями и технологическими параметрами с общекотельным ША.
02 — Статодинамические дефлекторы
Управление группой до 16 вытяжных вентиляторов по температуре и давлению в помещении. Каскадное включение, ротация оборудования и ограничение чрезмерного разрежения.
03 — Нестандартные алгоритмы
Дополнительные функции для оборудования и технологических процессов конкретного объекта включаются в систему отдельным программным разделом, не затрагивая проверенные алгоритмы каскада и основных контуров.
Поддержка новой модели частотного преобразователя, прибора учёта или цифрового датчика добавляется отдельным драйвером без изменения алгоритмов управления оборудованием.
ЭКСПЛУАТАЦИЯ И ДИАГНОСТИКА
Понятная причина аварии и рекомендуемое действие
ША контролирует состояние оборудования, линий связи и технологических параметров. Информация выводится на панель оператора и сохраняется в журнале событий для последующего анализа.
Единая система сообщений
Аварии котлов и технологических контуров собраны в общем справочнике с русскоязычным описанием неисправности.
Рекомендации персоналу
Для каждого события указываются возможная причина и рекомендуемые действия — отдельно для оператора и сервисного специалиста.
Контроль линий связи
ША диагностирует обмен с подключённым оборудованием. Независимый контроль каналов RS-485 позволяет автоматически восстанавливать опрос после сбоя.
Проверяемые обновления
Изменения программного обеспечения проходят автоматические тесты, получают номер версии и фиксируются в журнале обновлений.
Независимость от модели компьютера
Программная платформа может быть восстановлена на совместимом промышленном компьютере без переноса алгоритмов на другой контроллер.
КОМПЛЕКТАЦИЯ ША
Единая платформа — конфигурация под конкретную котельную
Общекотельный ША не программируется заново для каждого объекта. Используется готовое программное ядро, а электротехническая часть и рабочая конфигурация формируются по составу оборудования котельной.
В программной конфигурации
- количество котлов и схема каскадного управления;
- состав насосных групп и способы резервирования;
- алгоритмы ротации оборудования;
- режимы регулирования и рабочие уставки;
- температурные и гидравлические ограничения;
- количество сигналов и адреса подключённых устройств;
- параметры обмена с ШУК, приборами и диспетчеризацией.
В электротехнической части
- количество модулей ввода-вывода;
- состав коммутационного и защитного оборудования;
- цепи управления насосами, клапанами и вентиляцией;
- интерфейсы Ethernet и RS-485;
- исполнение панели оператора;
- размеры и конструктивное исполнение шкафа;
- состав внешних подключений и клеммных групп.
Для типовой технологической схемы настройка выполняется без изменения программного ядра. Нестандартные функции добавляются отдельным расширением, не затрагивающим проверенные алгоритмы основных систем.
ПРОИЗВОДСТВО И ПРОВЕРКА
ША настраивается и испытывается до отгрузки
Шкаф проходит полный цикл подготовки под конкретную котельную — от разработки электрических схем до проверки алгоритмов и сетевого обмена на стенде.
01
01. Рабочая документация
Формируем электрические схемы, перечень сигналов, состав оборудования, внешние подключения и структуру информационного обмена.
02
02. Сборка шкафа
Устанавливаем и подключаем промышленный компьютер, модули ввода-вывода, коммутационное, защитное и интерфейсное оборудование. Проверяем сборку и маркировку.
03
03. Конфигурирование системы
Задаём состав котлов и технологических контуров, алгоритмы резервирования, адреса оборудования, рабочие уставки и экраны оператора.
04
04. Стендовые испытания
Имитируем сигналы датчиков и исполнительных механизмов, проверяем каскадное управление, насосные группы, клапаны, блокировки, аварийные реакции, обмен с ШУК и диспетчеризацией.
РАСЧЁТ КОМПЛЕКТАЦИИ
Общекотельный ША под вашу технологическую схему
Пришлите тепловую или гидравлическую схему, перечень котлов и общекотельного оборудования, требования к резервированию и диспетчеризации. Определим состав шкафа, количество сигналов, интерфейсы связи и конфигурацию программного обеспечения.
Если рабочая документация ещё не подготовлена, для предварительного расчёта достаточно схемы котельной и перечня основного оборудования.
Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности
ВОПРОСЫ И ОТВЕТЫ
Часто задаваемые вопросы об общекотельном ША
ШУК управляет одним котлом: горелкой, котловым оборудованием, локальными режимами и защитами.
Общекотельный ША координирует работу всей котельной: управляет каскадом котлов, насосными группами, температурными контурами, подпиткой, вентиляцией и газовой безопасностью, а также собирает данные для диспетчеризации.
Нет. A–E — логические разделы единого программного ядра, работающего на одном промышленном компьютере. Они используют общие данные, панель оператора, архив событий и систему диагностики.
Такое разделение упрощает настройку и эксплуатацию, но не создаёт дополнительной цепочки из отдельных контроллеров.
При потере связи с отдельным ШУК общекотельный контроллер определяет котёл как недоступный и исключает его из координируемого распределения нагрузки. Оставшаяся нагрузка перераспределяется между доступными котлами в пределах их суммарной мощности.
Сам ШУК сохраняет локальное управление котлом и работу защит. Потеря связи с внешней диспетчеризацией также не останавливает локальные алгоритмы котельной.
Да. Для интеграции предусмотрены Modbus TCP, MQTT и JSON API. Во внешнюю систему могут передаваться технологические параметры, состояния оборудования, аварии и данные подключённых приборов.
Состав разрешённых удалённых команд и карта передаваемых данных определяются проектом.
До восстановления связи будут недоступны каскадные команды и передача текущих данных в общекотельную систему.
Да. К ША можно подключать дополнительные насосные группы, приборы учёта, датчики, системы управления деаэраторами и управляемой вытяжной вентиляцией.
Новые модели периферийного оборудования подключаются через отдельные драйверы, а нестандартные технологические функции добавляются без замены основного программного ядра.
Конкретный алгоритм или их сочетание выбираются с учётом гидравлической схемы и требований изготовителя котла.
Для расчёта необходимы тепловая или гидравлическая схема, количество и тип котлов, состав насосных групп, клапанов, датчиков и исполнительных механизмов, способы резервирования и требования к диспетчеризации.
Если рабочая документация ещё не подготовлена, предварительный расчёт можно выполнить по схеме котельной и перечню основного оборудования.
После сборки выполняется проверка электрических соединений и маркировки, имитация сигналов датчиков и исполнительных механизмов, тестирование каскадного управления, насосных групп, клапанов, блокировок и аварийных реакций.
Отдельно проверяется обмен с котловыми ШУК и диспетчеризацией. После испытаний сохраняется резервная копия рабочей конфигурации.
Протокол, перечень данных и доступные удалённые команды согласовываются при подготовке рабочей конфигурации.
Программное обеспечение ША не привязано к конкретной модели или производителю промышленного компьютера. При отказе или устаревании оборудования его можно заменить совместимым компьютером архитектуры x86-64 с необходимыми интерфейсами Ethernet и RS-485, установить программное обеспечение и восстановить конфигурацию объекта из резервной копии.
Не потребуется искать снятый с производства контроллер строго определённой серии или переписывать алгоритмы под платформу другого производителя. Это снижает зависимость от жизненного цикла конкретного оборудования и упрощает долгосрочное обслуживание котельной.
